CUB 1200×600 12.2-EC

Kyleffekt 1,2-9,4 kW

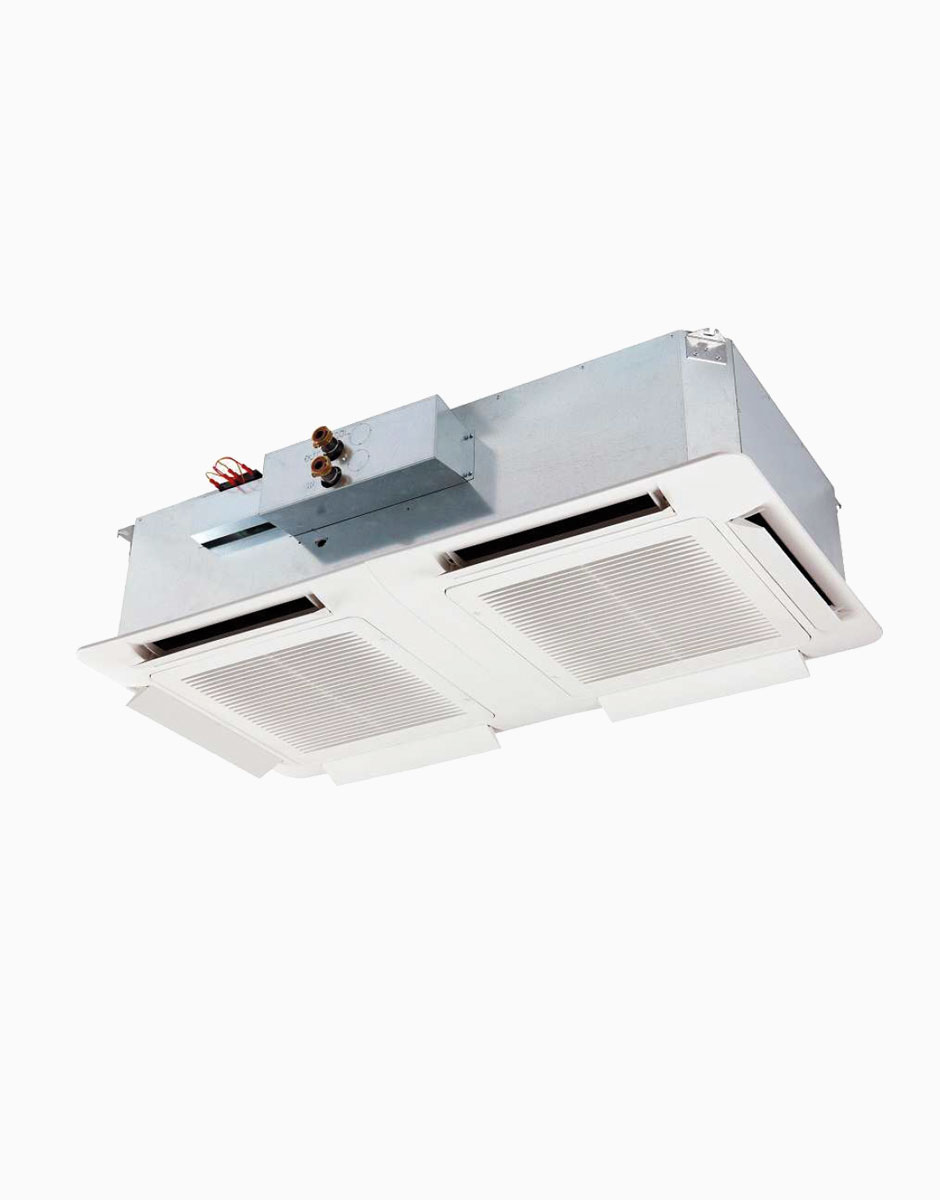

CUB takkassett för infällt eller synligt montage 1200×600. Lågenergimotor av EC-typ.

CUB är avsedd för infällt montage i undertak 1200×600, alternativt frihängande.
Aggregatet kan användas för torr eller våt kyla alternativt för enbart värme.
Lämplig för exempelvis kontor, köpcenter, gym, sjukhuslab, teknikrum, hotell och restaurang.

STANDARDUTRUSTNING

Plastspridare i vit kulör RAL9003.
Kylbatteri med luftnippel.
Droppfat med kondensvattenpump med pumphöjd 0,5 m.
Lättåtkomligt rengöringsbart luftfilter.
El-anslutning mot kopplingsplint.
Montagefästen.

Ytterhölje för synligt montage.
Komplett styrutrustning inkluderar rumsregulator, trafo, ställdon samt ventil.
Monterad stickkontakt.
Andra kulörer.
Elvärmebatteri.
Friskluftsanslutning dim. 125 mm, max 25 l/s alt. dim. 160 mm, max 40 l/s.
Infraröd fjärrkontroll.

Artikelnr: V12.2-ECM Kategorier: CUB 1200, CUB Takkassetter, TAK Etiketter: Gym, Hotell, Kontor, Köpcenter, Restaurang, Teknikrum, Vård & Sjukhus

CUB 1200×600 12.2-EC

Effekter redovisas efter 24°C RH 50% KB In 7°C/Ut 12°C

Styrsignal	1V	3V	5V	7V	10V
Total kyleffekt kW	3,3	5,6	7,1	8,2	9,4
Sensibel kyleffekt kW	1,9	3,8	5,3	6,6	8,2
Värmeeffekt kW	–	–	–	–	–
Luftmängd m³/h	230	670	1130	1590	2280
Effektförbrukning drift (W)	10	13	24	56	133
Ljudnivå dB(A) 100 m³ 0,5 sek efterklangstid	14	24	37	44	50
Ljudnivå dB(A) 10 m² Sabine	19	29	42	49	55

Dimensioner	Längd	Bredd	Höjd	Vikt	Anslutning Ø
	1160	570	250	90	DN 20

Ladda ned produktblad och manual här:

Produktblad CUB 1200×600 12.2-EC
Manual CUB 600 & 1200

Styrpaket:

Ladda ner styrschema och kopplingsschema här:

Styrschema Extern styrning 0-10V (CUB1200x600)
Styrschema-Vasatherm-Reglercentral

Ladda ner Wordfil för att kopiera AMA text här:

AMA text CUB 1200×600 12.2-EC

Ladda ned CE INTYG här:

Vasatherm_EU declaration of conformity_CUB 1200×600

EPD-arbete:

Arbetet är påbörjat. Kontakta oss för information.
