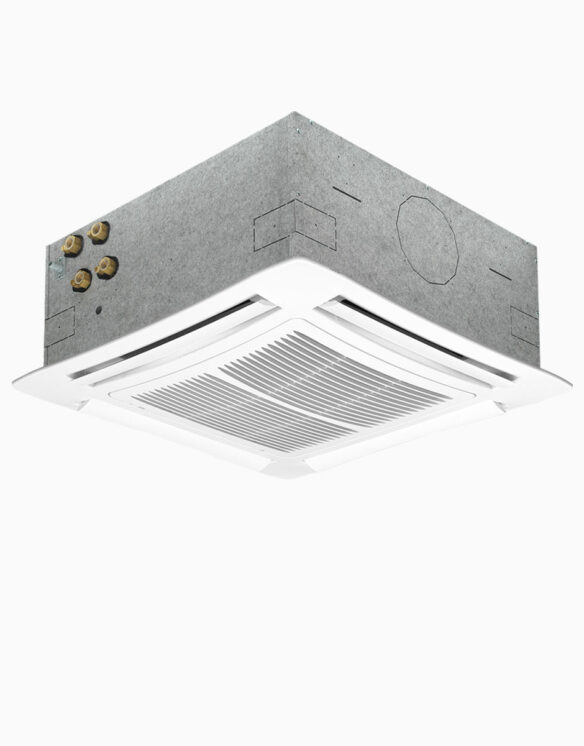

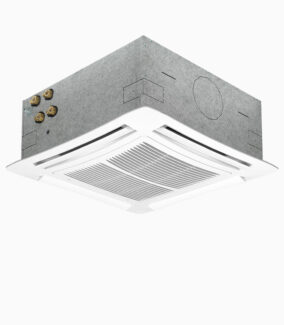

CUB 600 3.6-EC

Kyleffekt 0,9-3,6 kW

Värmeeffekt 1,0-2,4 kW

CUB takkassett för infällt eller synligt montage 600×600.

CUB är avsedd för infällt montage i undertak 600×600, alternativt frihängande.
Aggregatet kan användas för torr eller våt kyla och värme.
Aggregatet är Eurovent-certifierat och tillverkning sker enligt ISO 9001.
Lämplig för exempelvis kontor, köpcenter, gym, sjukhus lab, teknikrum, hotell och restaurang.

STANDARDUTRUSTNING

Plastspridare i vit kulör RAL9003.
Kyl- och värmebatteri med luftnippel.
Droppfat med kondensvattenpump med pumphöjd 0,65 m.
Lättåtkomligt rengöringsbart luftfilter.
El-anslutning mot kopplingsplint.
Montagefästen.

Metallspridare i vit kulör RAL9003.
Ytterhölje för synligt montage.
Komplett styrutrustning inkluderar rumsregulator, trafo, ställdon samt ventiler.
Monterad stickkontakt.
Andra kulörer.
Friskluftsanslutning dim. 125 mm, max 25 l/s alt. dim. 160 mm, max 40 l/s.
Infraröd fjärrkontroll.

Artikelnr: V3.6-ECM Kategorier: CUB 600, CUB Takkassetter, TAK Etiketter: Gym, Hotell, Kontor, Köpcenter, Restaurang, Teknikrum, Vård & Sjukhus

CUB 600 3.6-EC

Kyleffekter redovisas efter 24°C RH 50% KB In 7°C/Ut 12°C
Värmeeffekter redovisas efter 20°C VB In 65°C/Ut 40°C

Styrsignal	1V	3V	5V	7V	10V
Total kyleffekt kW	2,17	2,62	3,01	3,27	3,61
Sensibel kyleffekt kW	1,52	1,88	2,22	2,49	2,81
Värmeeffekt kW	1,67	1,92	2,11	2,25	2,42
Luftmängd m³/h	360	485	610	718	880
Effektförbrukning drift (W)	7	14	21	37	62
Ljudnivå dB(A) 100 m³ 0,5 sek efterklangstid	28	35	41	45	51
Ljudnivå dB(A) 10 m² Sabine	33	40	46	50	56

Dimensioner	Längd	Bredd	Höjd	Vikt	Anslutning Ø
	572	572	270	50	DN20

Elektrisk info	Märkeffekt (W)	Märkström (A)	Driftspänning ~	Frekvens	Fas
	81	0,7	230V	50/60Hz	1

Ladda ned produktblad och manual här:

Produktblad-CUB 600 3.6-EC
Manual CUB 600

Styrpaket:

Ladda ner styrschema och kopplingsschema här:

Styrschema Extern styrning 0-10V (CUB600)
Styrschema-Vasatherm-Reglercentral

Ladda ner Wordfil för att kopiera AMA text här:

AMA text CUB 3.6-EC 600×600

Ladda ned CE INTYG här:

Vasatherm_EU declaration of conformity_CUB600_CUB800_CUB900

EPD-arbete:

Arbetet är påbörjat. Kontakta oss för information.

Byggvarubedömningen: JA

Sundahus: JA

Begäran av RFA- och DXF-filer görs via länkarna nedan:

Download RFA file

Download DXF file

Visit MagiCAD Cloud
