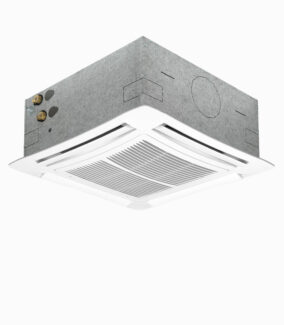

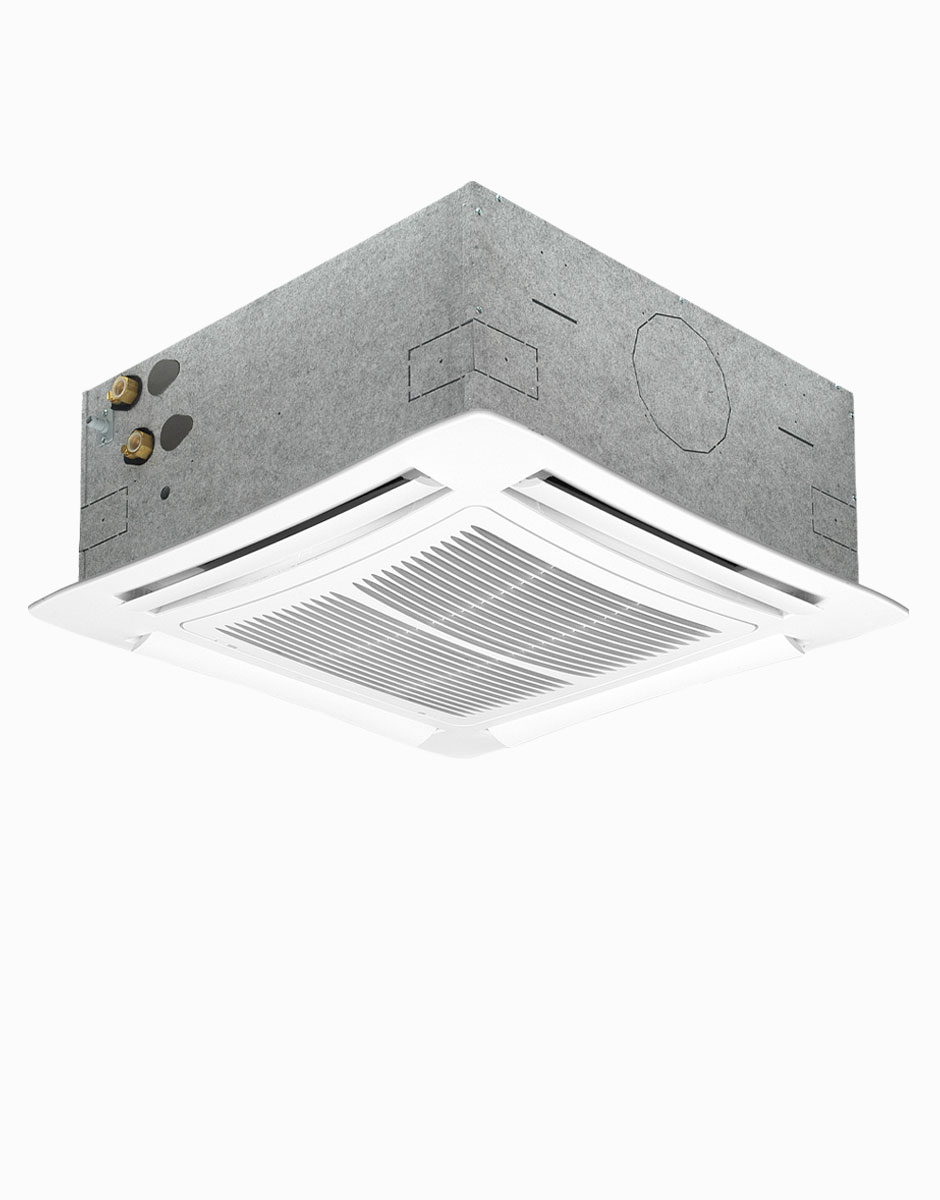

CUB 800 4.2-EC

Kyleffekt 1,6-5,1 kW

CUB takkassett för infällt eller synligt montage 800×800. Lågenergimotor av EC-typ.

CUB är avsedd för infällt montage i undertak, alternativt frihängande.
Aggregatet kan användas för torr eller våt kyla alternativt för enbart värme.
Aggregatet är Eurovent-certifierat och tillverkning sker enligt ISO 9001.
Lämplig för exempelvis kontor, köpcenter, gym, sjukhuslab, teknikrum och hotell.

STANDARDUTRUSTNING

Plastspridare i vit kulör RAL9003.
Kylbatteri med luftnippel.
Droppfat med kondensvattenpump med pumphöjd 0,65 m.
Lättåtkomligt rengöringsbart luftfilter.
El-anslutning mot kopplingsplint.
Montagefästen.

Metallspridare i vit kulör RAL9003.
Ytterhölje för synligt montage.
Komplett styrutrustning inkluderar rumsregulator, trafo, ställdon samt ventil.
Monterad stickkontakt.
Andra kulörer.
Batteri för 4-rörssystem, kyla och värme.
Elvärmebatteri.
Friskluftsanslutning dim. 125 mm, max 25 l/s.
Infraröd fjärrkontroll.

Artikelnr: V4.2-ECM Kategorier: CUB 800, CUB Takkassetter, TAK Etiketter: Gym, Hotell, Kontor, Köpcenter, Teknikrum, Vård & Sjukhus

CUB 800 4.2-EC

Effekter redovisas efter 24°C RH 50% KB In 7°C/Ut 12°C

Styrsignal	1V	3V	5V	7V	10V
Total kyleffekt kW	3,7	4	4,38	4,7	5,08
Sensibel kyleffekt kW	2,62	2,88	3,2	3,48	3,86
Värmeeffekt kW	–	–	–	–	–
Luftmängd m³/h	630	750	870	988	1165
Effektförbrukning drift (W)	10	14	17	23	33
Ljudnivå dB(A) 100 m³ 0,5 sek efterklangstid	24	27	30	34	39
Ljudnivå dB(A) 10 m² Sabine	29	32	35	39	44

Dimensioner	Längd	Bredd	Höjd	Vikt	Anslutning Ø
	819	819	303	50	DN20

Elektrisk info	Märkeffekt (W)	Märkström (A)	Driftspänning ~	Frekvens	Fas
	41	0,4	230V	50/60Hz	1

Ladda ned produktblad och manual här:

Produktblad-CUB 800 4.2-EC
Manual CUB 800

Styrpaket:

Ladda ner styrschema och kopplingsschema här:

Styrschema Extern styrning 0-10V (CUB800)
Styrschema-Vasatherm-Reglercentral

Ladda ner Wordfil för att kopiera AMA text här:

AMA text CUB 4.2-EC 800×800

Ladda ned CE INTYG här:

Vasatherm_EU declaration of conformity_CUB600_CUB800_CUB900

EPD-arbete:

Arbetet är påbörjat. Kontakta oss för information.

Byggvarubedömningen: JA

Sundahus: JA
