SILENT GOLV FV 20-511-EC

Kyleffekt 0,4–2,1 kW

Värmeeffekt 0,6–1,3 kW

Fläktkonvektor i grundutförande för infällt golvmontage. Lågenergimotor av EC-typ.

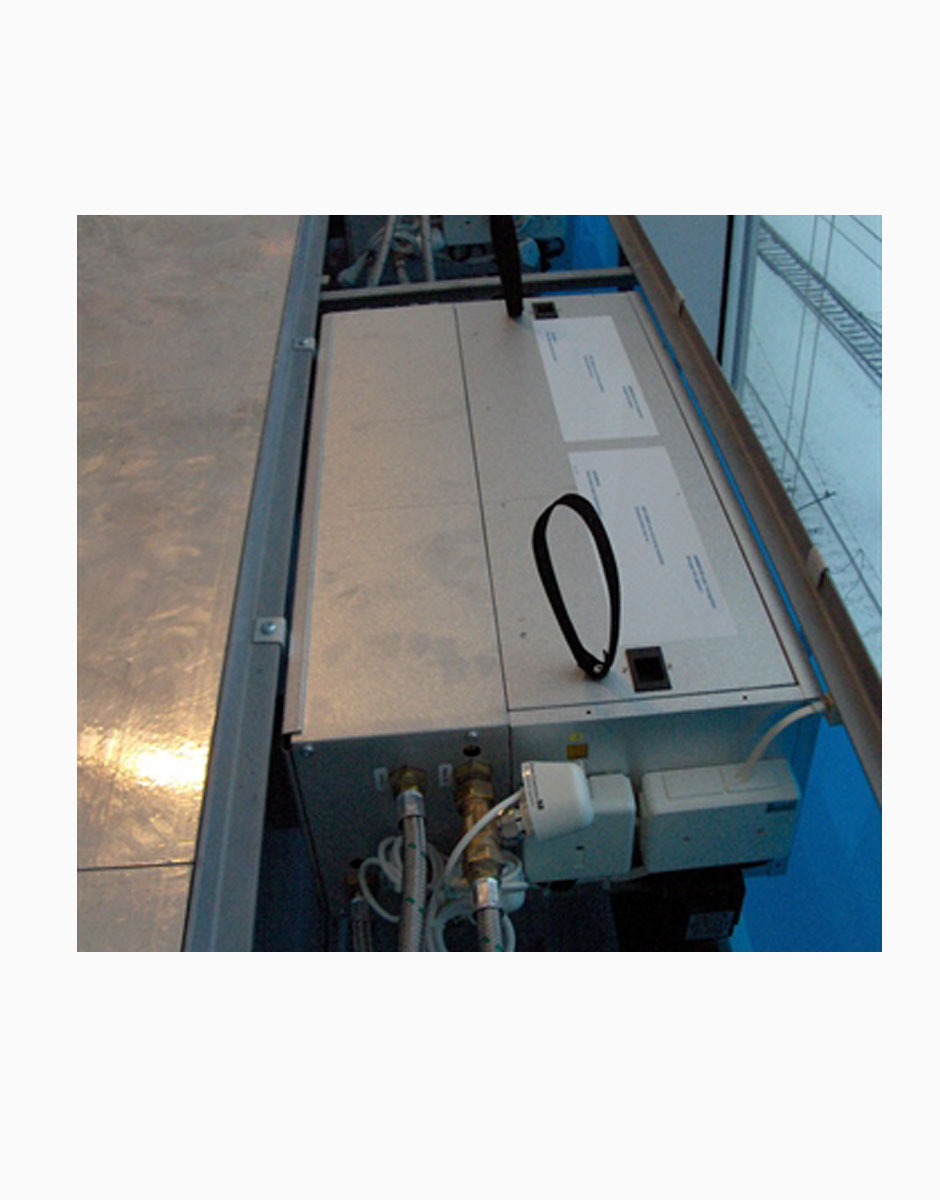

Grundmaskinen finns att erhålla i ett utförande där fläktkonvektor är inbyggd i golvet.
Aggregatet kan användas för torr eller våt kyla (dropplåt är tillbehör).
Lämplig för till exempel mötesrum, kontor, hotell, villor och teknikrum.

STANDARDUTRUSTNING

Lågenergimotor av EC-typ
Kyl- och värmebatteri
Luftnippel kylkrets (luftnippel värmekrets är tillbehör).
Rengöringsbart luftfilter
Montagefästen
Jordad stickkontakt Längd 1,0 m.

Dropplåt
Luftnippel värme
Komplett styrutrustning inkluderar rumsregulator, trafo, ställdon samt ventil.
Kondensvattenpump
Filterkassett för kanalanslutning
Gejdstos in-/utlopp 700×200 mm.
Gallerstos utlopp inv. mått 700×125 mm. Längd 100 mm alternativt längd 200 mm.
Galler för in- och utlopp.

Artikelnr: SILENT GOLV FV 20-511-EC Kategorier: GOLV, SILENT Grundutförande, infälld Golv Etiketter: Hotell, Kontor, Teknikrum, Villor

SILENT FV 20-511-EC

Kyleffekter redovisas efter 24°C RH 50% KB In 7°C/Ut 12°C
Värmeeffekter redovisas efter 20°C VB In 60°C/Ut 45°C

Styrsignal	1V	3V	5V	7V	10V
Total kyleffekt kW	1,03	1,43	1,79	1,99	2,12
Sensibel kyleffekt kW	0,71	1,03	1,4	1,72	2
Värmeeffekt kW	0,8	0,96	1,11	1,24	1,33
Luftmängd m³/h	133	209	335	482	650
Effektförbrukning drift (W)	3,7	4,4	6,3	10,6	21,6
Ljudnivå dB(A) 100 m³ 0,5 sek efterklangstid	9	11	21	31	41
Ljudnivå dB(A) 10 m² Sabine	14	16	26	36	46

Dimensioner	Längd	Bredd	Höjd	Vikt	Anslutning Ø
	895	257	425	40	DN 15

Elektrisk info	Märkeffekt (W)	Märkström (A)	Driftspänning ~	Frekvens	Fas
	43	0,75	230V	50Hz	1

Ladda ned produktblad och manual här:

Produktblad SILENT FV 20-511-EC
Manual SILENT FV

Styrpaket:

Ladda ner styrschema och kopplingsschema här:

Styrschema Extern styrning 0-10V (SILENT 10, 20, 30)
Styrschema-Vasatherm-Reglercentral

Ladda ner Wordfil för att kopiera AMA text här:

AMA text SILENT 20

Ladda ned CE INTYG här:

Vasatherm_EU declaration of conformity_SILENT

EPD-arbete:

Arbetet är påbörjat. Kontakta oss för information.

Byggvarubedömningen: JA

Sundahus: JA

Begäran av RFA- och DXF-filer görs via länkarna nedan:

Download RFA file

Download DXF file

Visit MagiCAD Cloud
